廣州市順捷風機有限公司

酸霧凈化塔-噴淋塔

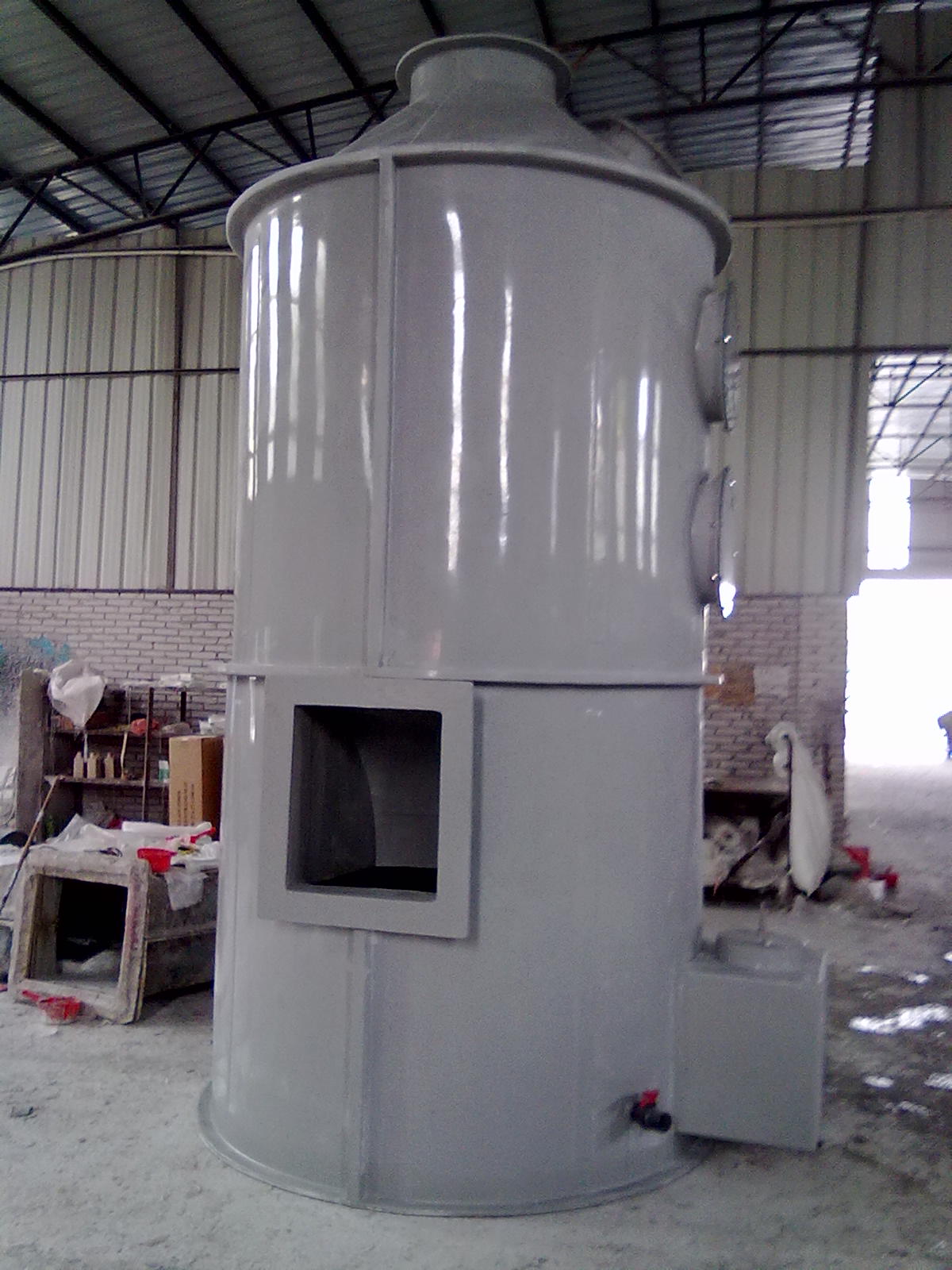

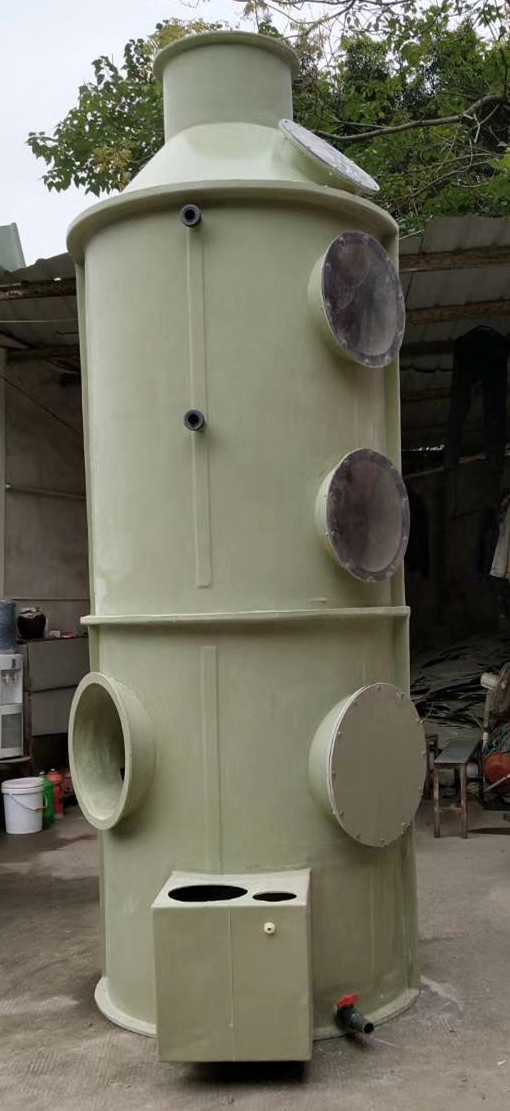

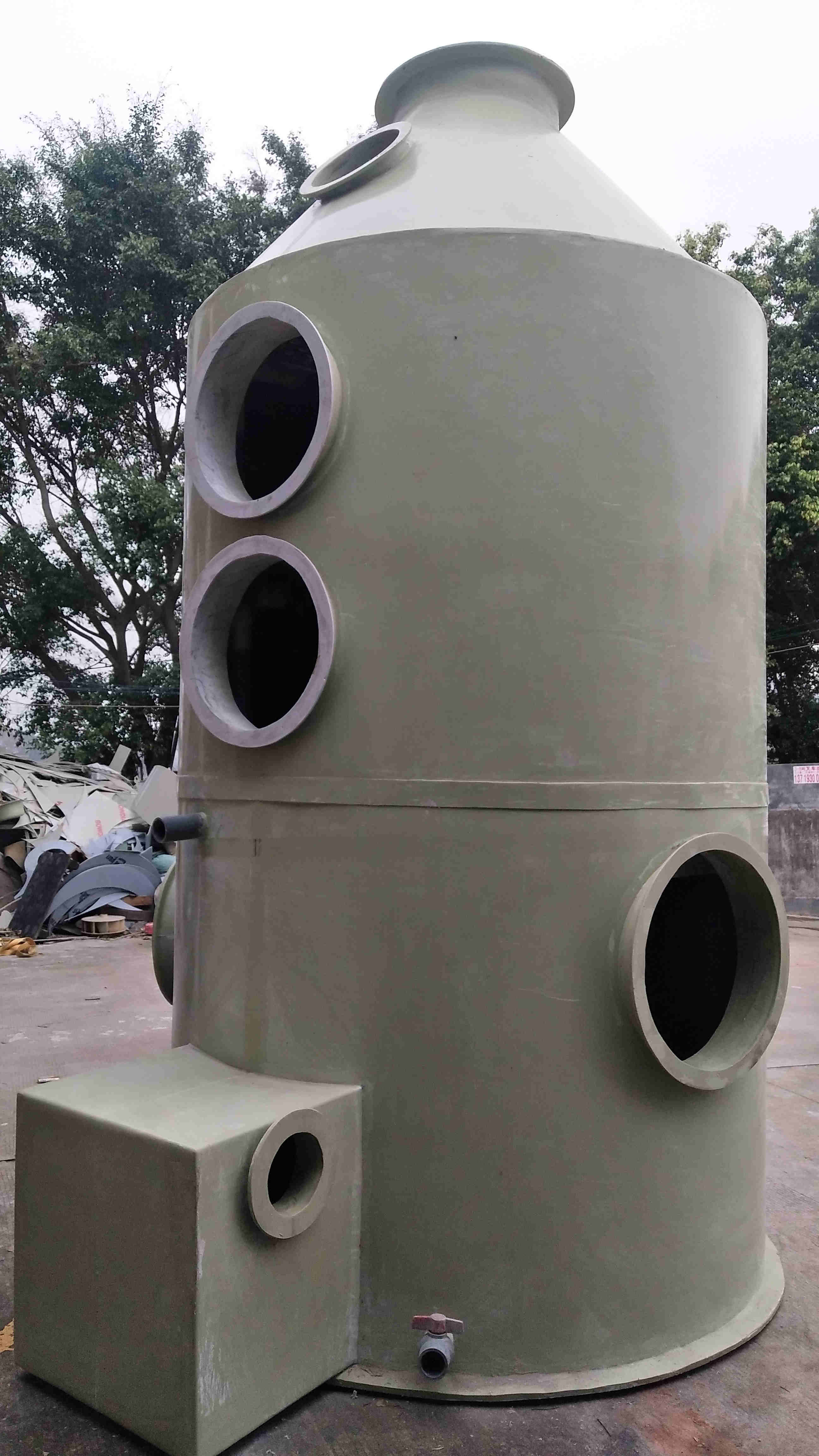

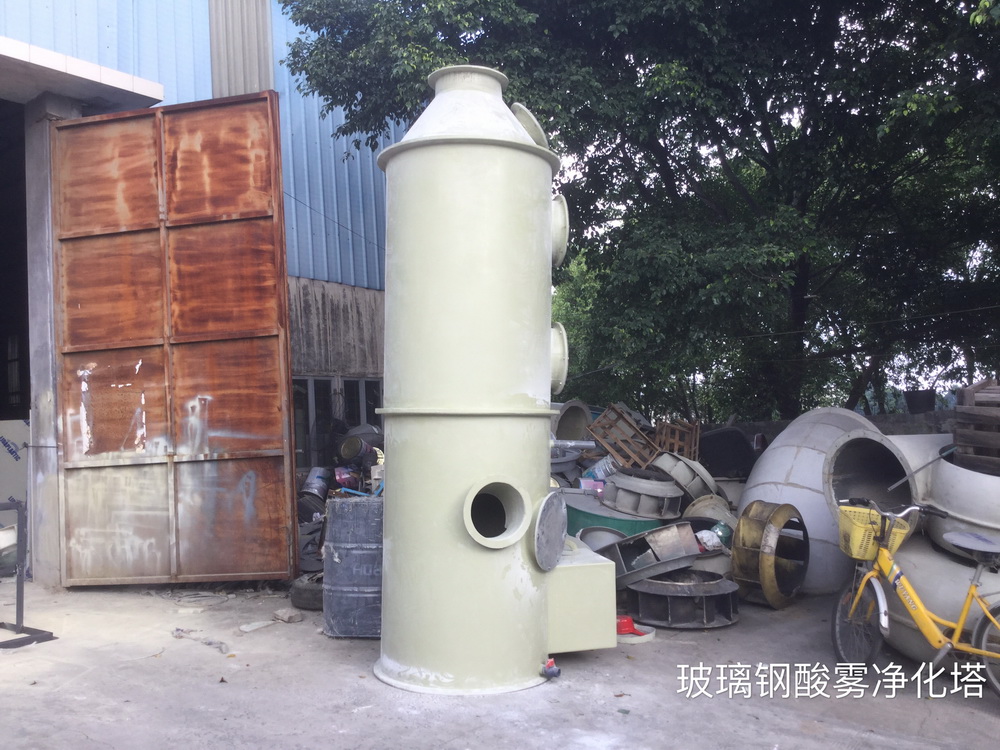

BJT玻璃鋼酸霧凈化塔

一、用途:
玻璃鋼酸霧凈化塔具有阻力小、能耗省、噪音低、處理效率高,能處理氯化氫氣體(HCL)、氟化氫氣體(HF)、氨氣(NH3)、硫酸霧(H2SO4)、鉻酸霧(CrO3)、氰氫酸氣體(HCF)、堿蒸氣(NaOH)、硫化氫氣體(H2S)等氣體的新型凈化塔,它具有凈化效率高、結構緊湊、占地面積小、耐腐蝕、耐老化性能好,重量輕的特點。它適用于排放一定濃度的腐蝕性酸霧氣體,主要用于化工、電子、醫院、學院、研究中心等場所。
二、結構:

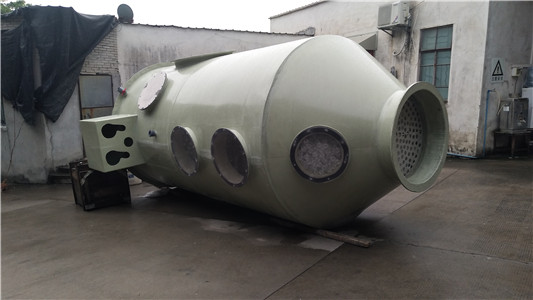

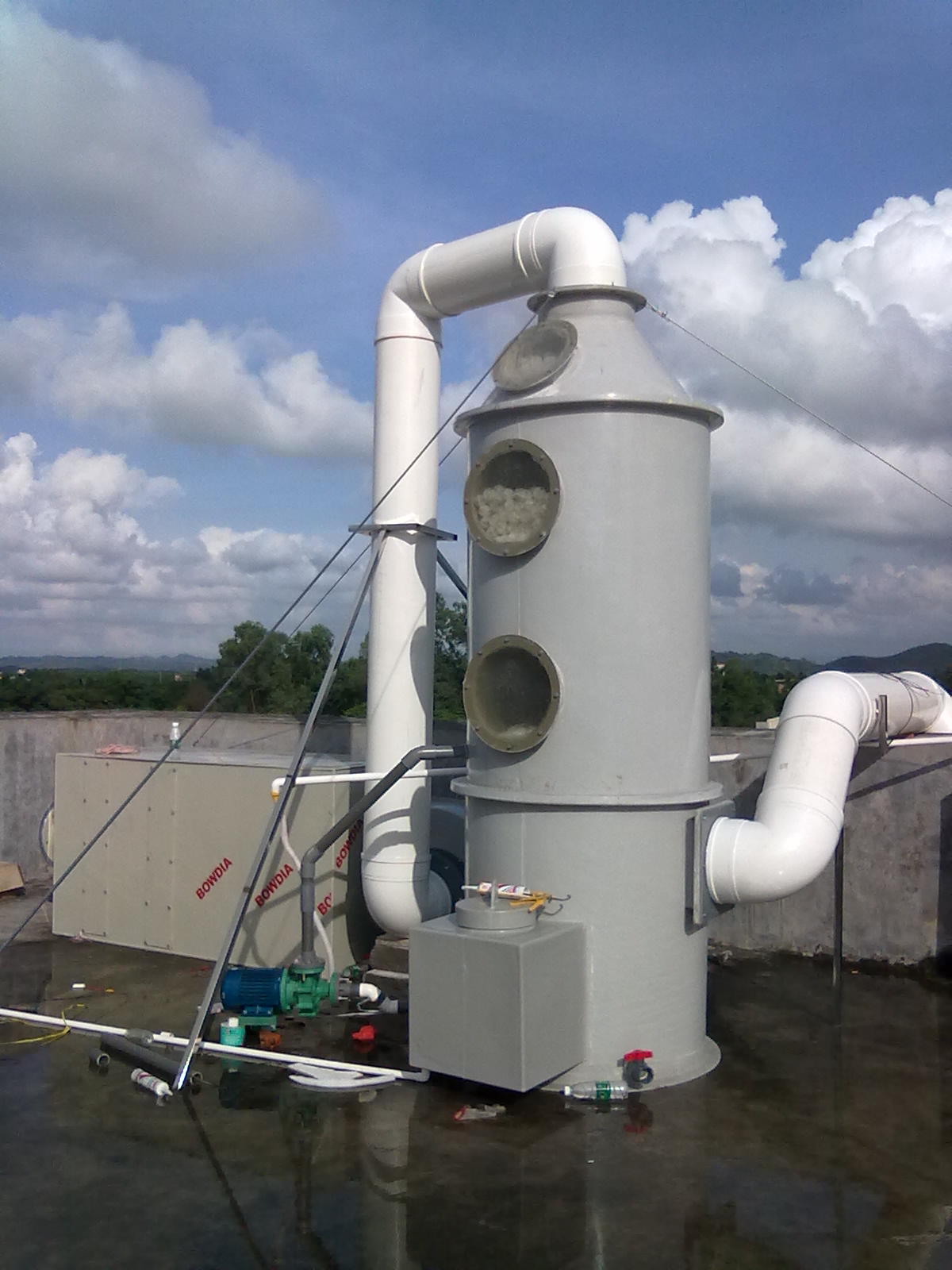

酸霧凈化塔為圓筒型結構形式,全塔由三部份組成,即貯液、進氣、噴淋、脫水和出氣,耐酸水泵裝在外側,與塔進、出口管連接,塑料球分別裝在噴淋內。酸霧凈化塔為玻璃鋼一體成型,結構緊湊,耐腐蝕,耐高溫,外表光滑;除水部份:塑料制隔離式產生水氣分離;噴水部:高壓噴水產生霧狀,分上下兩段擴大接觸處理提高功能;填充物:海膽型或皇冠型,PP材質一體成型;循環水槽需有防溢水口,50mm 水位溢水排放管;觀察窗:5mm厚透明壓克力板制;自動加水裝置:浮球液面自動控制式。
三、原理:
實驗室通風中需處理的廢氣,由玻璃鋼離心風機壓入凈化塔之進氣段后,垂直向上與噴淋段自上而下的吸收液起中和反應,使廢氣濃度降低,然后繼續向上進入填料段,廢氣在塑料球打滾再與吸收液起中和反應,使廢氣濃度進一步降低后進入脫水器段,脫去液滴,凈化后的氣體排出大氣。
經測定分析,硫酸霧凈化率可達93%,硝酸凈化率可達90%,鹽酸霧凈化率可達98%,對酸霧凈化性能技術指標達到國內先進水平。
其化學吸收反應方程式如下(吸收液NaOH):
2NaOH+H2SO4=Na2SO4+2H2O  NaOH+HNO3=NaNO3+H2O
NaOH+HCL=NaCL+H2O      NaOH+HNO2=NaNO2+H2O
四、性能參數
凈化塔型號 Tower size 機號 Size(No) 水泵功率 Power(kw) 處理流量 volumeFlow(M3/h) 全壓要求 TotalPressure(Pa)
650 F4-72-3.6A 1.1 2000 300
800 F4-72-4.5A 1.1 3000 350
1000 F4-72-5A 2.2 5000 400
1200 F4-72-6A 4 7500 700
1400 F4-72-6A 4 10000 900
1650 F4-72-7A 4 15000 900
2000 F4-72-8C 7.5 20000 900
2400 F4-72-10C 15 25000 900

五、安裝:
1、安裝前必須對各部件進行清點及檢查,如有缺損或變形,要進行補齊修整后方可安裝。
2、凈化塔必須安裝在同一水平的混凝土基礎上,地腳螺釘采用預留孔,二次澆溉安裝定位。
3、凈化塔組裝及噴霧管道及配件的連接必須嚴密,以防漏液。
4、安裝完畢后,必須清除塔內及噴霧循環管道內及濾料環中的雜物,以免堵塞濾液器及噴嘴。
六、維護:
1、貯液箱中NaOH溶液濃度應保持在2-6%范圍內。
2、當濃度低于2%時,必須加注NaOH溶液。
3、貯液箱中由酸堿中和生成的鹽濃度高于20%時或?qū)嶋H使用情況進行定期更換溶液。
七、保養:
1、風機及水泵的電機必須采取防雨措施,以防電機受潮。
2、凈化塔必須有專人負責管理,經常檢查;風機和水泵運轉是否正常,濾液器及噴嘴是否堵塞,液位是否正常,浮球是否失靈,吸收中和液溶度是否在規定范圍內等等,如發現問題,應及時解決。
3、風機與水泵開關程序:
開機時,先開風機,后開水泵;
關機時,先關水泵,再關風機。
4、為防止風機的開關而引起貯液箱液位升降,故必須做到:
風機啟動時,打開浮球供水閥;
風機停止時,必須先關閉浮球供水閥門。

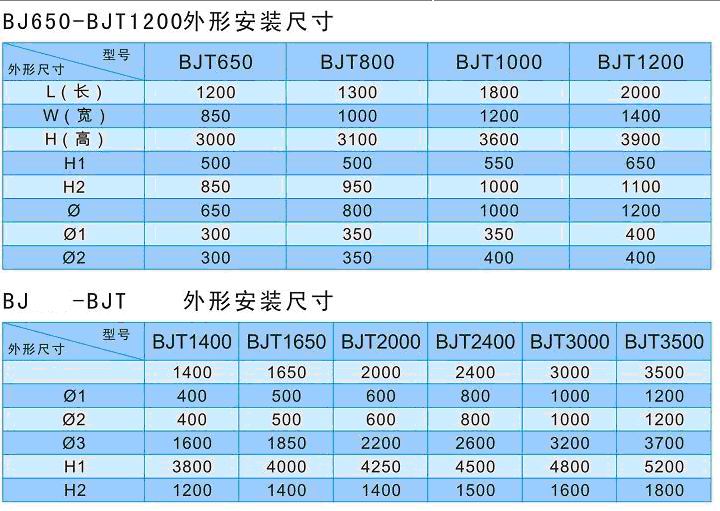

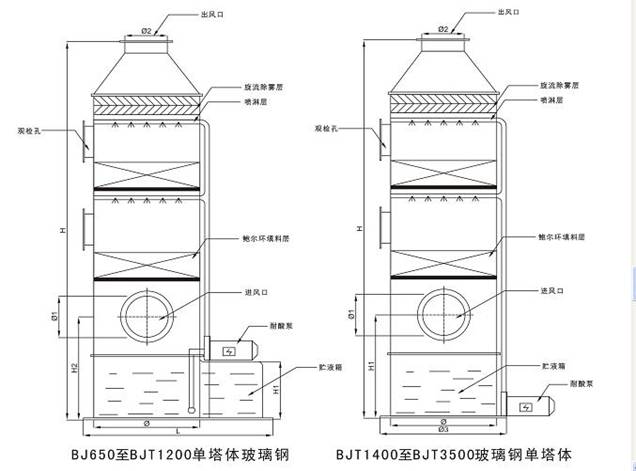

八、玻璃鋼酸霧凈化塔安裝尺寸 (單位:MM)
